⊕　高效节能蒸发式冷凝器

⊕　AL蒸发式冷凝器

AL蒸发式冷凝器（四）

型号：AL505-1075系列

技术参数

型号/参数	风机		重量			R717 (NH3) 充注量(kg)	喷淋泵		远置贮水槽		水盘高度 L(mm)
型号/参数	功率(Kw)	风量(m3/s)	运输	运行	重部件	R717 (NH3) 充注量(kg)	功率(Kw)	流量(L/s)	容量(L)	接管尺寸(mm)	水盘高度 L(mm)
AL-505	4×2	38.6	8900	11800	8000	325	7.5	49.6	1895	300	1600
AL-502	4×2	40	9300	12100	8400	340	7.5	49.6	1895	300	1600
AL-540	5.5×2	64	9950	13025	8960	365	7.5	49.6	1895	300	1600
AL-580	5.5×2	64	10350	13600	9050	370	7.5	67.2	1895	300	1600
AL-700	4×4	70	11260	15500	9700	450	5.5×2	85	2725	300	1800
AL-800	4×4	72	13045	17500	11500	450	5.5×2	85	2725	300	1800
AL-920	4×4	78	17500	23500	7800	720	7.5×2	99.2	3785	2×300	1800
AL-1075	4×4	82	19900	26100	8900	720	7.5×2	99.2	3785	2×300	1800

型号/参数	风机		重量			R717 (NH3) 充注量(kg)	喷淋泵		远置贮水槽		机组高度 H(mm)	进出管间距(H)mm
型号/参数	功率(Kw)	风量(m3/s)	运输	运行	重部件	R717 (NH3) 充注量(kg)	功率(Kw)	流量(L/s)	容量(L)	接管尺寸(mm)	机组高度 H(mm)	进出管间距(H)mm
AL-180	4	19.1	3295	4675	2740	90	4	32.2	945	200	3455	780
AL-200	4	17.2	3835	5270	3280	120	4	32.2	945	200	3455	780
AL-210	4	18.2	3850	5280	3295	120	4	32.2	945	200	3455	780
AL-230	4	18.2	4440	5930	3885	150	4	32.2	945	200	3575	1000
AL-260	3×2	21.9	5125	7070	4235	160	5.5	36.1	1290	250	3455	780
AL-285	3×2	24.8	5150	7090	4260	160	5.5	36.1	1290	250	3455	780
AL-320	3×2	24.1	5890	7905	4995	200	5.5	47.8	1290	250	3635	1000
AL-370	4×2	28.6	6175	8970	5130	180	7.5	47.8	1855	300	3756	780
AL-415	4×2	34.7	7270	10180	6220	240	7.5	47.8	1855	300	3756	780
AL-440	4×2	36.8	7295	10205	6250	240	7.5	47.8	1855	300	3756	780
AL-485	4×2	36.8	8400	11430	7350	300	7.5	47.8	1855	300	3990	1000

机组安装考虑事项
1、地面承载参考冷凝器运行重量及安全系数，校核安装地基的承载能力。
2、机组必须安装在建筑物顶部或通风良好的地面上。如安装在周围有障碍的场所，必须避免排出空气的回流。
3、管道设计和安装应符合相应的国家规范，在多机组的系统中，管道布置应对称，管道尺寸应按低流速和低压力降考虑。
4、循环系统防冻简单和有效的方法是采用安装在室内的远置贮水槽，或用电、蒸汽或热水加热器安装在底盘水槽里。在冬季环境温度比较低的情况下，可以用风冷代替水冷，干运行方式，(即水泵不工作，只有风机工作)。但此时，水槽中的水必须排空，电加热器处于不工作状态。

机组的运行管理
1、循环水系统。随着一部分喷淋水的蒸发，含在水中的矿物质和其他杂质便遗留下来。必须定期排污和清洗水防止上述杂质积聚。
2、生物污染控制。应定期对水质进行生物污染检查，如果检出有生物污染，应采取进一步的水处理和机械清理方案。保持所有内部表面清洁，无污染和残渣，收水器应保持良好的工作状态。
3、水处理。若补充水内的矿物质含量很高，单用排污办法无法有效防止水垢时，应请有关水处理公司来处理水垢问题。若采用化学品来处理水垢，该化学品必须不破坏机组构件的镀锌层。
机组基础

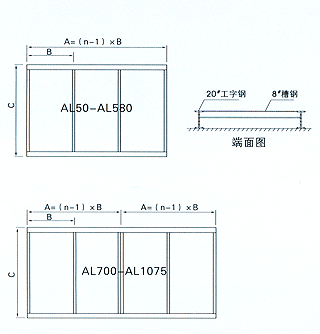

本公司推荐用两根平行的工字钢(推荐20号)为承载支架，工字钢间由若干槽钢(推荐8号)连接。机组外法兰上有f19孔，供机组安装时与基础间的固定螺栓用，工字钢的水平度应保持每米1.7mm内，不得在工字钢和机组之间塞垫片来找水平。

机组型号	A	B	C	槽钢数量n
AL50	1430	1430	1390	2
AL65	18030	1830	1390	2
AL80	1900	1900	1390	2
AL90	130	1830	1790	2
AL105-120	2230	2230	1790	2
AL135	2530	1265	1790	3
AL150-165	2900	1450	1790	3
AL180-230	2730	1365	2335	4
AL260-350	3650	1217	2335	5
AL70-485	2480	1370	2335	5
AL505-520	5600	1400	2335	5
AL540-580	6000	1500	2335	5
AL700-800	4200	1400	2335	4
AL900-1075	5400	1350	2335	5
