 高效节能蒸发式冷凝器  AL蒸发式冷凝器

高效节能蒸发式冷凝器
  高效节能系列蒸发式冷凝器是在吸收国外最先进的热交换技术基础上研制开发的一种高效节能的换热设备,该产品集传统式冷凝器、冷却塔、循环水泵、水池及连接水管为一体,具有占地面积小,安装极为方便,噪声低、节水省电、投资省、运行费低、不污染环境、使用寿命长、维修简便等众多优点,是新一代环保节能产品,是传统壳管式冷凝器的理想替代产品,是化工、医药、工业制冷及啤酒饮料,食品的低温加工冷藏,建筑空调制冷等领域中的企业最佳选择。
运行原理
  盘管内的高温气态制冷剂与盘管外的喷淋水和空气进行热交换,由气态逐渐被冷凝液态,引风机的超强风力和独特的椭圆管设计。使喷淋水完全覆盖在盘管表面,水借风势,热交换效果显著增高。喷淋水和空气吸收热量后温度升高,部分水由液态变成气态,由蒸发替热带走大量热量,热空气中的水被挡水板截住并被收集到PVC热交换层中。PVC热交换层中的水被流过的空气冷却,温度降低进入集水槽中,再由循环水泵送入喷淋系统中,继续循环。散发到空气中的水分由水位调节器控制补充。

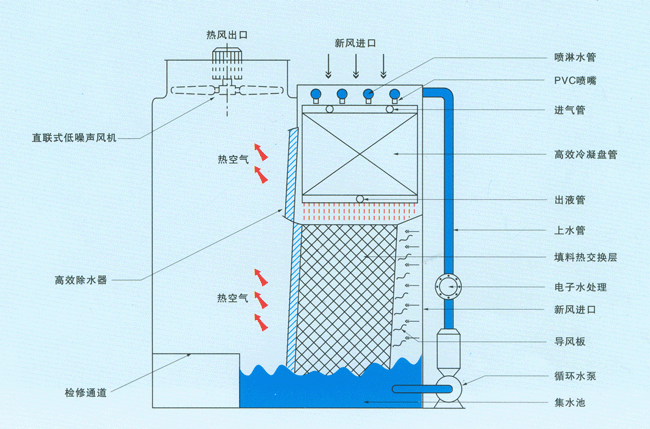

内部结构示意图
ALC蒸发式冷凝器特征说明
◆应用范围广-性能超越,规格齐全
利用冷凝盘管与填料热交换层的完善组合,从上侧进风,使冷却水量大限度与冷凝盘管接触,克服了管壁水膜“干点”以及管壁极易产生的结垢现象,实现高效换热。(其换热效率在国家标准jb/t7658.5-95氨制冷装置用蒸发式冷凝中所规定的参数的基础上提高了约4倍),长期运行,绝对经济增效,节水、节能。
设置填料热交换层,不会产生循环冷却水温度随环境温度的升高而升高,从而导致排气压力升高及换热效率低的现象。冷却水温度可以降低5℃左右,保证了冷凝盘管大温差换热,提高了单位面积换热量。
ALC蒸发式冷凝器排热量自295KW至2245KW系列产品,规格齐全,能满足不同客户和不同场合的要求。
◆安装成本低-结构简单,安装方便
风机采用直联式结构,布置简洁,噪声低,夫传导动损失,效率高,磨擦部件少,克服了驱动系统结构复杂带来的安装及维修困难。
ALC蒸发式冷凝器是集冷凝器、冷却塔、循环水泵、水池、连接水管一体、采用上、下箱体标准组装方式,配备设备底座,安装时只需置于地面,又可布置于屋顶,还可与贮液器重叠布置,对于场地紧张的用户,选用 ALC蒸发式冷凝器,可以减少您的烦恼。
◆使用年限长-品质优异,经久耐用
ALC冷凝盘管由优质无缝钢管制作,整体组装后在水中经2.5MPa压力试验,再经过超厚热镀锌,以确保长期使用。
箱体外壳采用进口超厚双面热镀锌钢板,是工业界镀锌板中的最高标准。其锌层0.05mm,且在钢板切割边缘均喷涂富锌漆。填料热交换层采用PVC蜂窝式横流填料,独特的S型流道设计,使水流在填料表面形成大面积流动膜,  延长了水在填料里的停留时间,提高了水冷却效果,且抗老化,不易变形,使用寿命长。
◆维护成本低-维修简便,可靠性高
ALC蒸发式冷凝器不停机,即可在机组外检修浮球阀及清洗滤网,并设置独特检修通道,方便观查及清洗内部设施。外设检修扶梯,可方便登上顶部检查修理风机和淋喷水装置。
ALC蒸发式冷凝器除水泵与风机轴承外,无磨擦运转部件,采用了IP55户外型及全封闭防水电机和优质轴承,因此故障率极低。
◆运行成本低-费用低廉,环保节能
由于 ALC蒸发式冷凝器独特的结构形式,优异卓越的品质和众多的优点,特别是在温度大,气温偏高地区,选择AALC蒸发式冷凝器是您高明之举。
蒸发式冷凝器因其独特的高热工性能(单位面积排热量是水冷壳管式冷凝器的3倍)且冷凝温度低;其优良的水回收设置,使冷却水飘逸率达0.001%冷却水耗量少,运转功率小,用电省;年运行费用极低。低噪声,不污染环境,是真正的节能环保型产品。
