产品展示

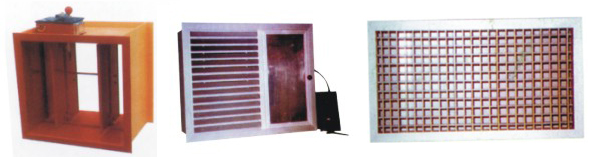

风阀、风口系列产品

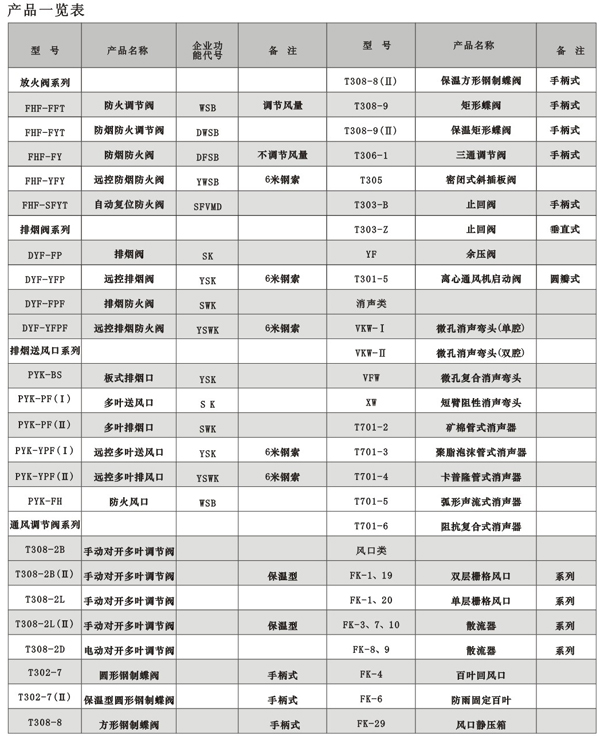

一、产品一览表..........................................................................

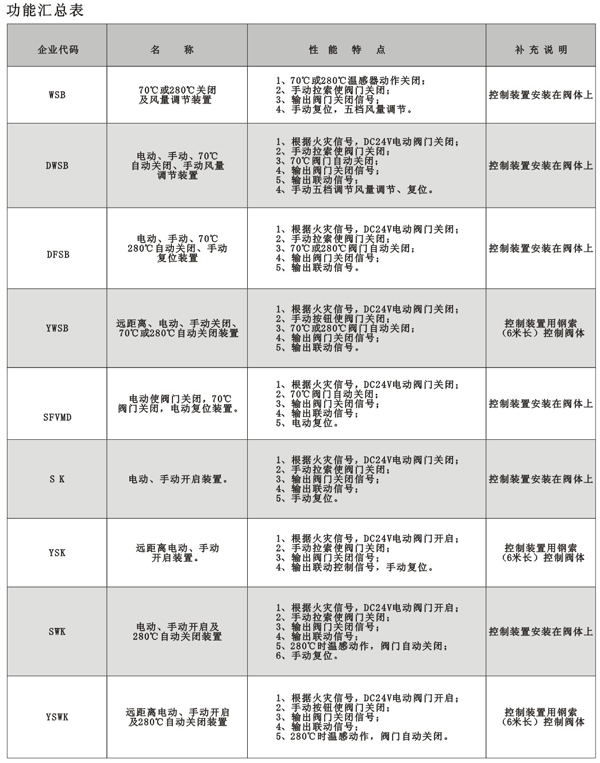

二、功能汇总表..........................................................................

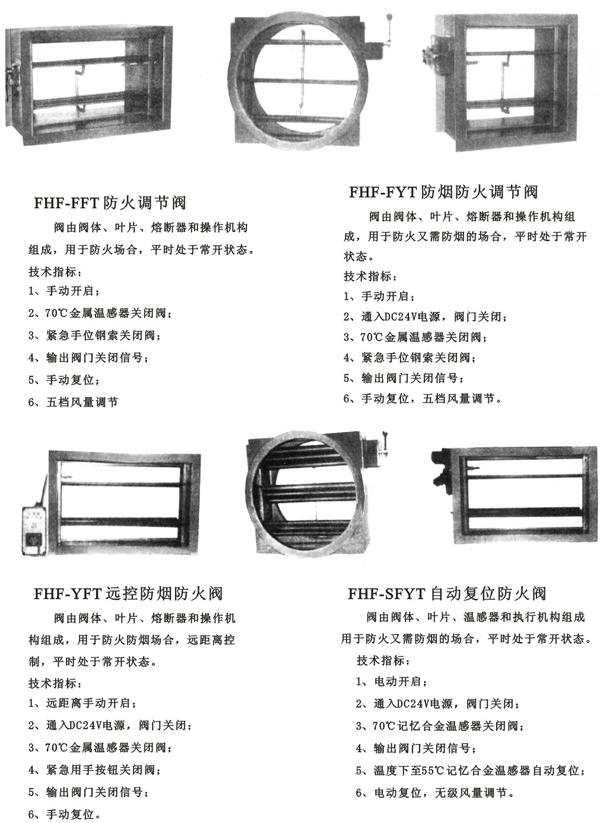

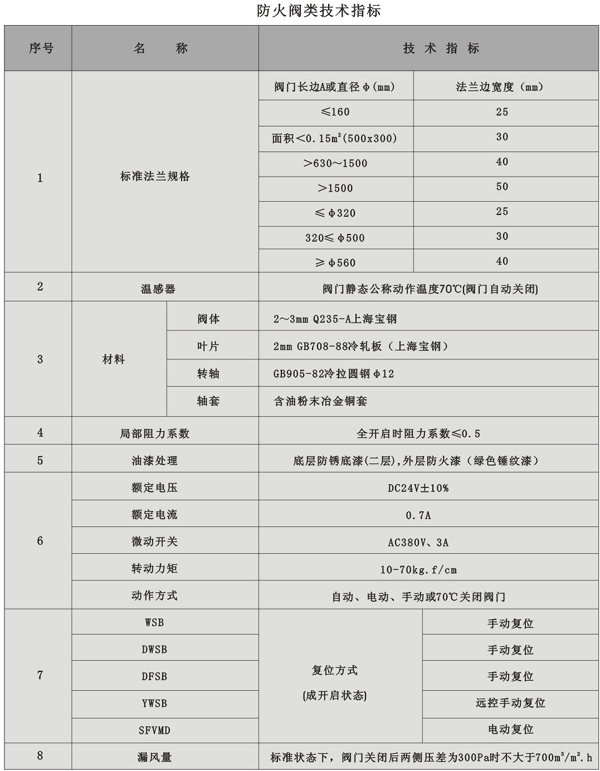

三、防火阀系列......................防火调节阀/防烟防火调节阀/远控防烟防火阀/自动复位防火阀

风阀、风口系列产品

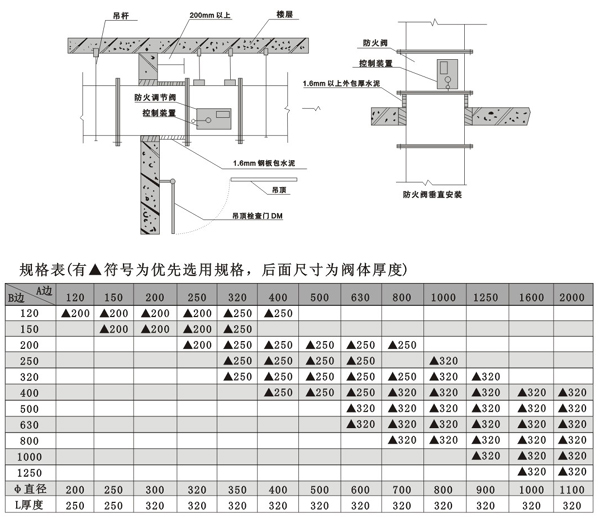

安装方法和注意事项

1。安装防火阀系列,应注意在阀门周围,特别有阀门操作机构一侧,应预留出位置,一般应不小于350的净空间,便于定期的动作试验和检查。

2。安装阀体之间应先检查阀门外形及操作机构是否完好,动作是否灵活,确认阀门各方面都正常之后,再进行安装。

3。阀门在安装之前或在安装以后的使用中,应定期进行关闭动作试验,建议每半年至一年进行一次。动作试验包括使用电讯号使阀门关闭或手动关闭,阀门动作后应有电讯号输出。

4。阀门宜有单独的支吊架,以避免风管在高温下变形而影响阀门功能。

5。阀体与防火墙(或楼板)之间的风管应采用>1.6=mm的钢板制作,最好再在风管外用耐火材料保温隔热。

6。阀体在吊顶内安装时,在观察和操作机构下面应设有检查门孔,一般尺寸应不小于450*450mm,如在条件有限制时,吊顶检修孔也可减至400*400mm。

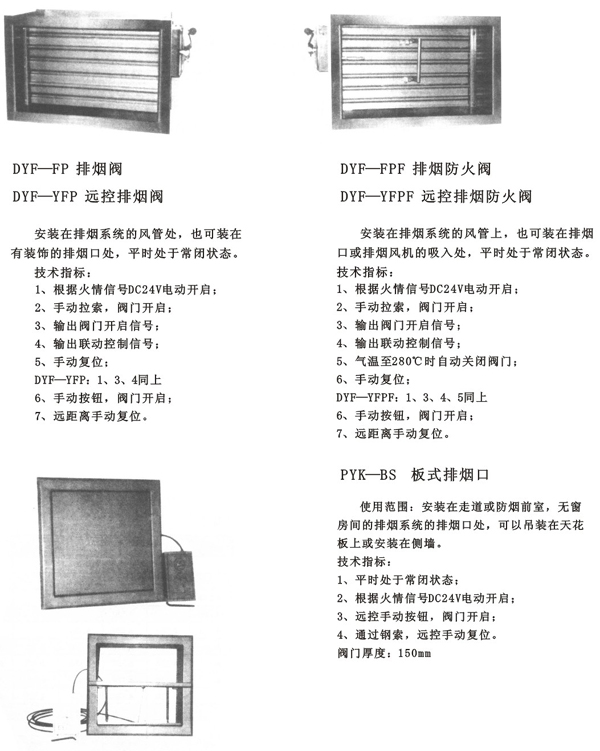

四、排烟阀系列.................................排烟阀/远控排烟阀/排烟防火阀/远控排烟防火阀

风阀、风口系列产品


安装方法和注意事项

1。安装防火阀系列,应注意在阀门周围,特别有阀门操作机构一侧,应预留出位置,一般应不小于350的净空间,便于定期的动作试验和检查。

2。安装阀体之间应先检查阀门外形及操作机构是否完好,动作是否灵活,确认阀门各方面都正常之后,再进行安装。

3。阀门在安装之前或在安装以后的使用中,应定期进行关闭动作试验,建议每半年至一年进行一次。动作试验包括使用电讯号使阀门关闭或手动关闭,阀门动作后应有电讯号输出。

4。阀门宜有单独的支吊架,以避免风管在高温下变形而影响阀门功能。

5。阀体与防火墙(或楼板)之间的风管应采用>1.6=mm的钢板制作,最好再在风管外用耐火材料保温隔热。

6。阀体在吊顶内安装时,在观察和操作机构下面应设有检查门孔,一般尺寸应不小于450*450mm,如在条件有限制时,吊顶检修孔也可减至400*400mm。

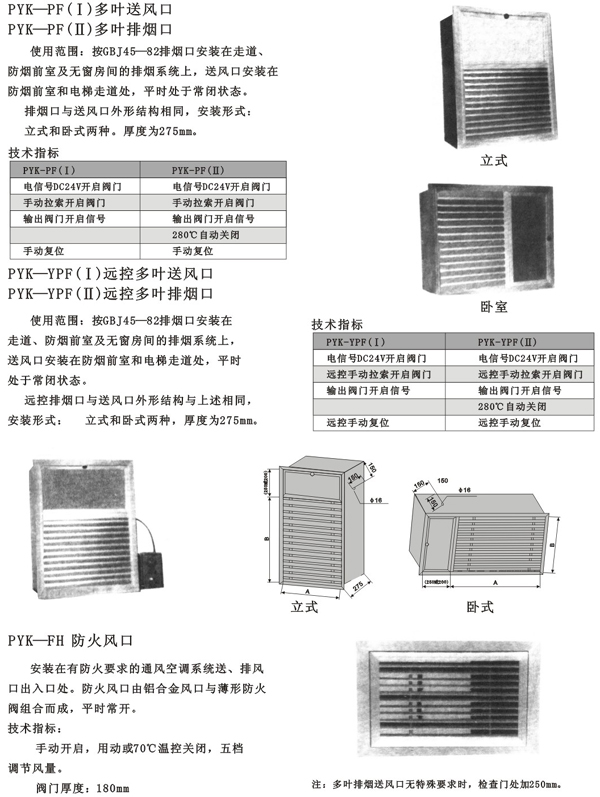

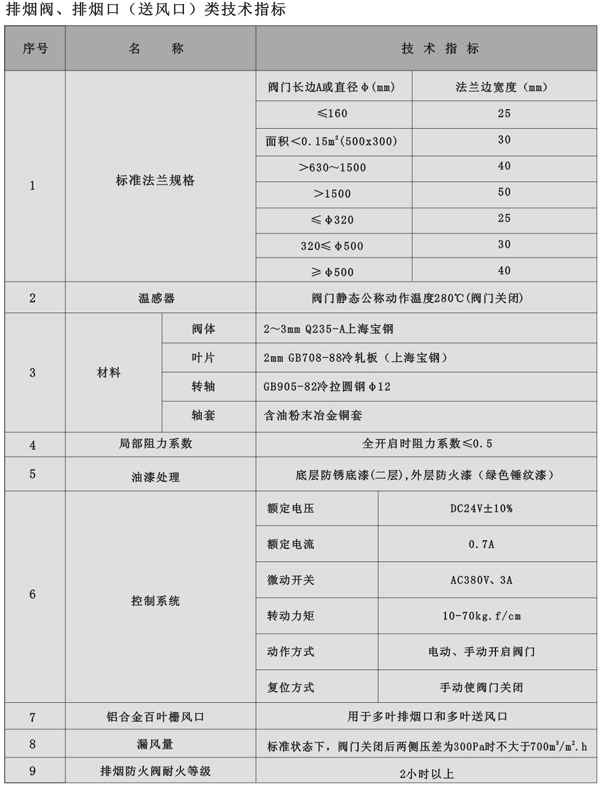

五、排烟送风口系列.....................板式排烟口/多叶送风(排烟)口/远控多叶送风(排烟)口

风阀、风口系列产品

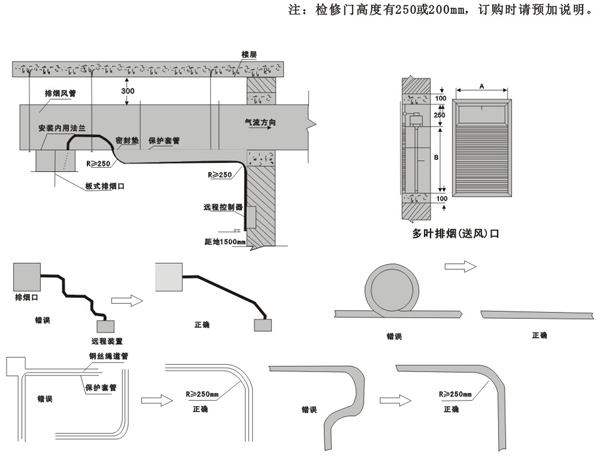

安装方法和注意事项

1。安装阀体之前应先检查阀门外形及操作机构是否完好,动作是否灵活,确认阀门各方面都正常之后,再进行安装。

2。安装排烟阀的,排烟防火阀时,阀体的一侧应预留出位置,一般应不小于350mm的净空间,便于定期的动作试验和检查。

3阀门在安装之前或在安装以后的使用中,应定期进行开启动作试验,建议每半年至一年进行一次。动作试验包括使用电讯号使阀门开启或手动开启,阀门动作后应有电讯号输出。

4。阀门宜有单独的支吊架,以避免风管在高温下变形而影响阀门功能。

5。阀体在吊顶内安装时,在观察和操作机构下面应设有检查门孔,一般尺寸应不小于450*450mm,如在条件有限制时,吊顶检修孔也可减至400*400mm。

6。电气线路及远程控制钢索应采用Dg20的普通塑料管为保护套管。

7。控制钢索套管的弯曲半径不宜小于250mm,弯曲一般不多于3处。(钢索长度一般为6m,若长度超过6m应在订货时说明)一般采用近距离控制为宜。

8。排烟口中(送风口中)阀体砌在墙内时,阀体不应成为承重物,否则挤压变形后阀门将失灵。

9。将阀体放入预留洞内后,周围用水泥或砂浆或其他非燃材料填实。

10。排烟类产品安装方法,供用户参考。

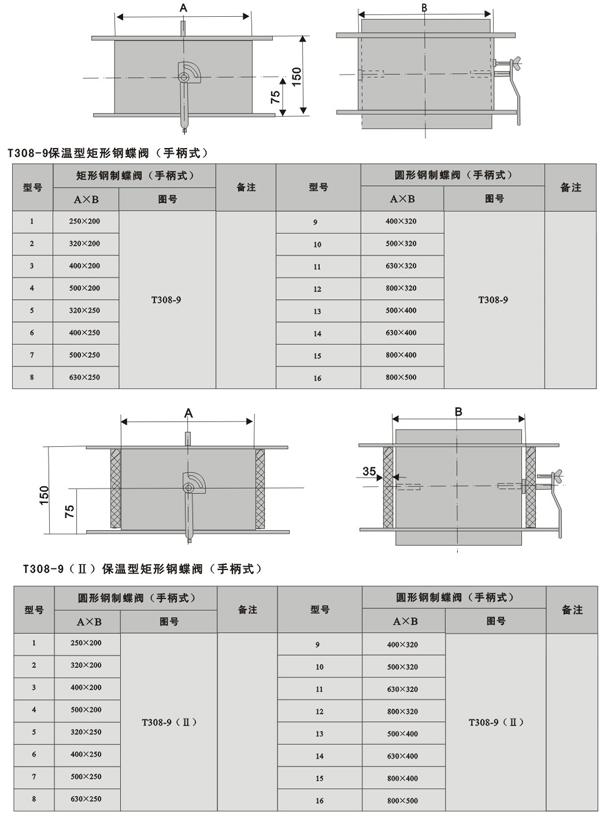

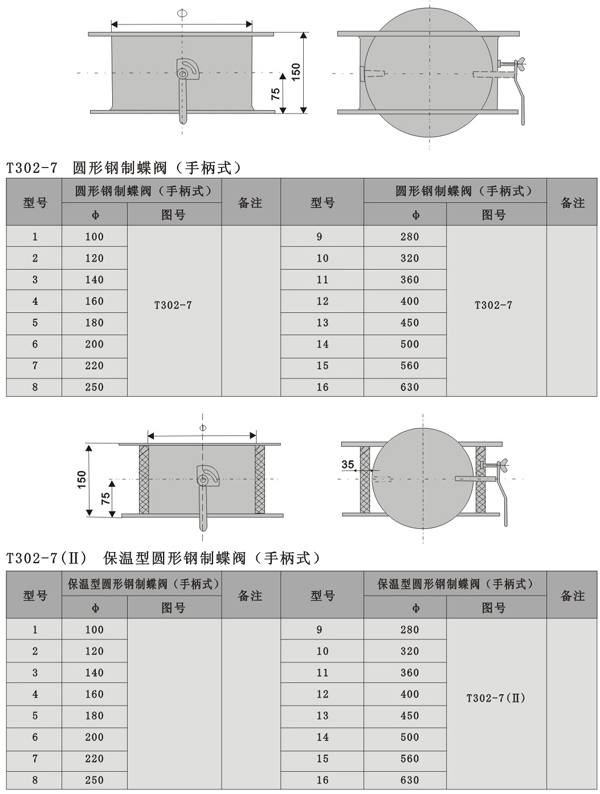

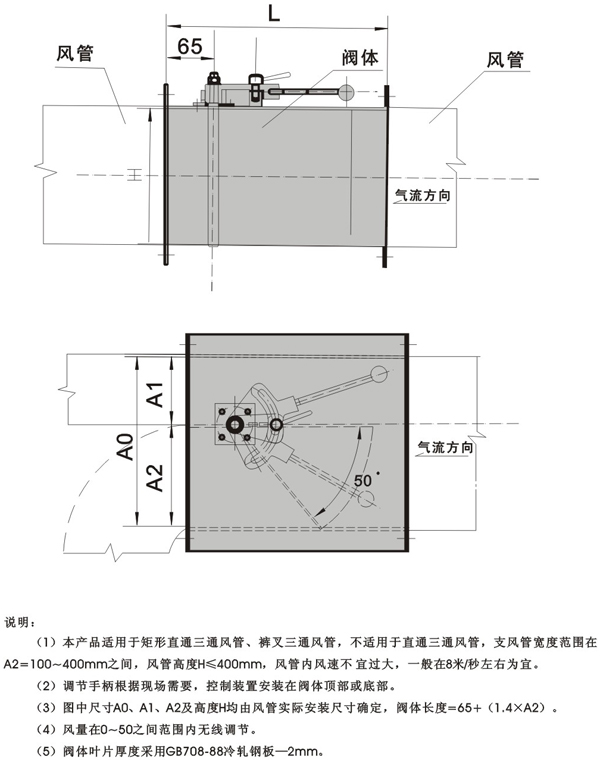

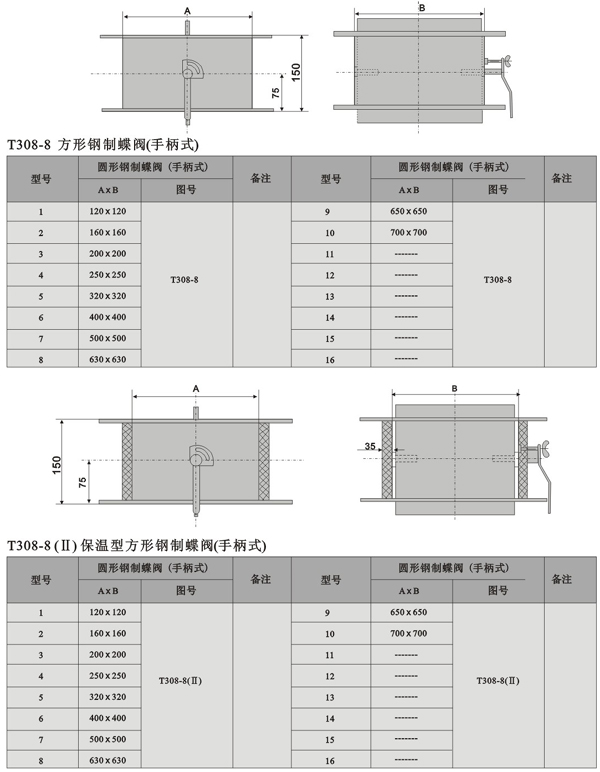

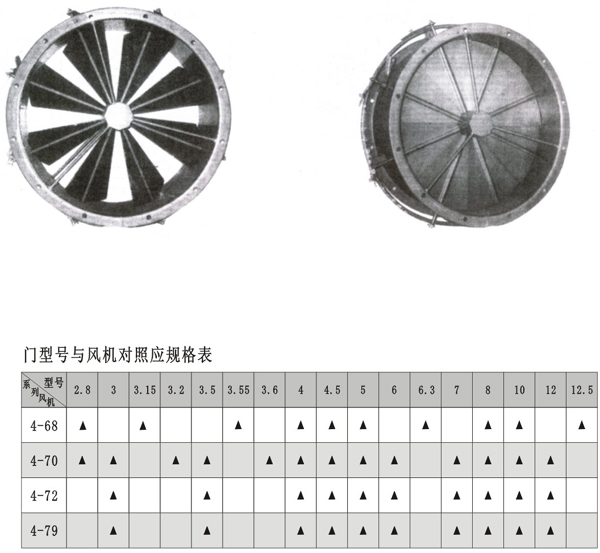

六、通风调节阀系列......................................................................

风阀、风口系列产品

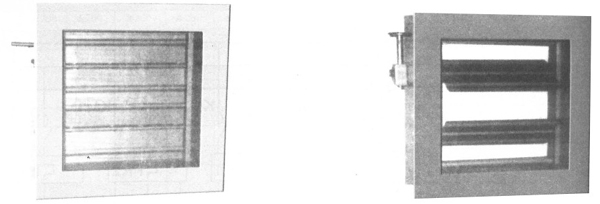

保温型T308-2B(II)多叶调节阀 保温型T308-2L(II)多叶调节阀

  对开多叶调节阀适用于工业厂房及民用建筑内通风,空调系统中新风调节和排风调节及空气净化工程中,既可作风量调节发,又可作关闭用。经试验测定,调节阀气密性能好,春相对漏风量在5%左右。

调节阀分手动和电动二种,阀门截面尺寸按全面通风标准风管尺寸制作。手动分手柄式和手轮式二种。保温型调节阀在连杆内侧做35毫米的保温层,保温材料为聚苯乙烯,现场安装方便,外型美观。

电动对开多叶调节阀机构分为二种电动:

A电源为220V
B电源为DC24V
本阀门亦可根据用户需要配珲手动调节功能(可通过手动调节为限制电动时的最大开启角度)和保温型(保温材料为35mm聚苯乙烯)。

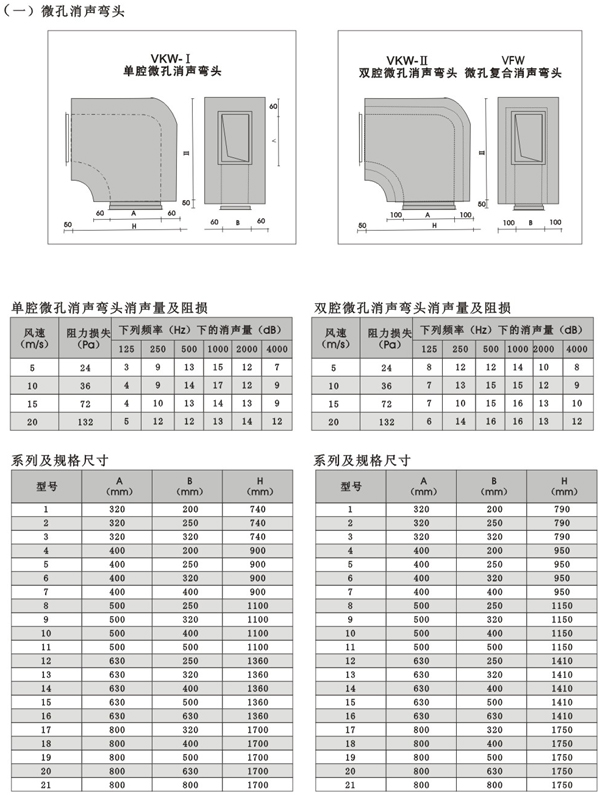

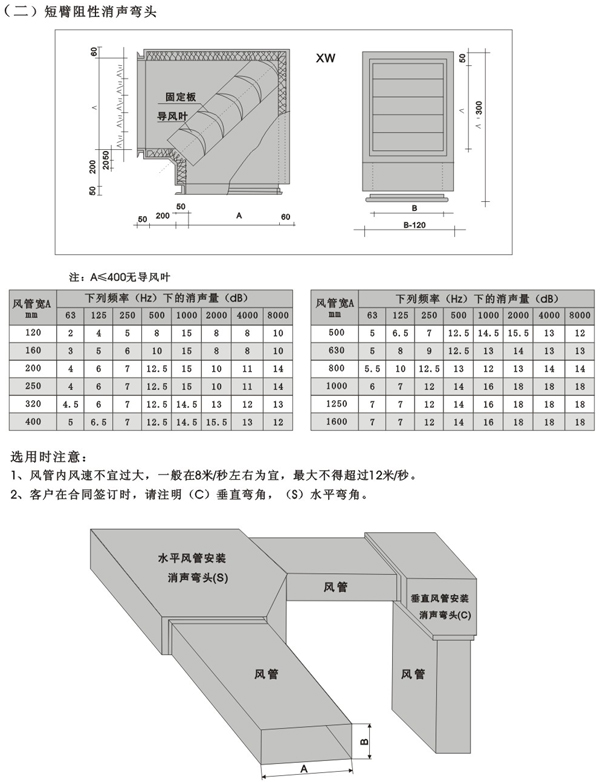

七、消声弯头...........................................................................

风阀、风口系列产品

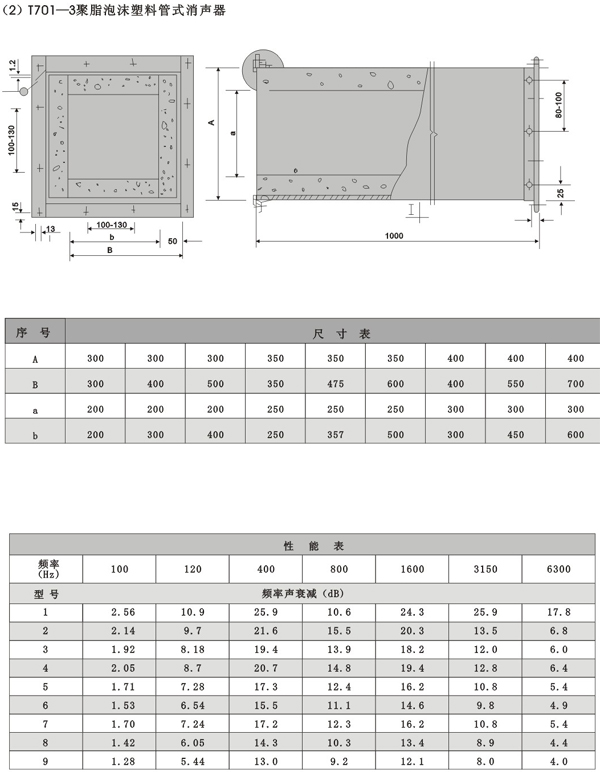

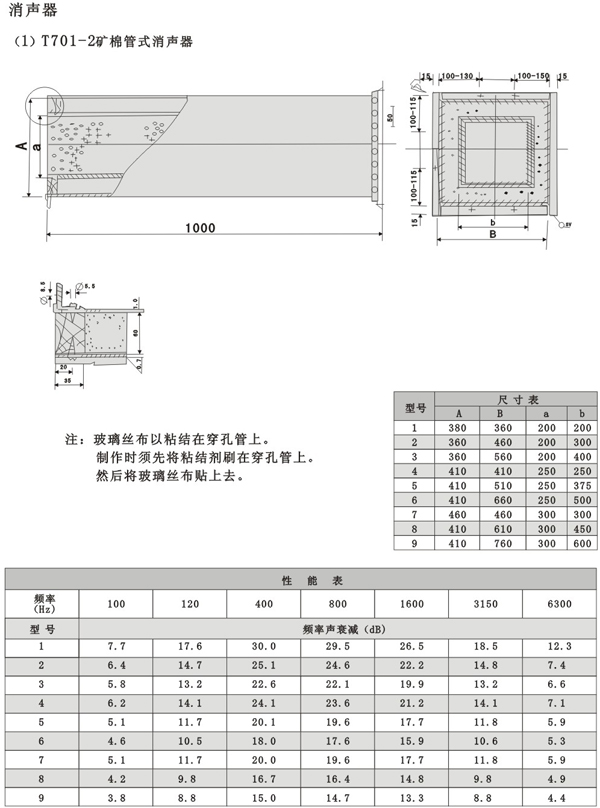

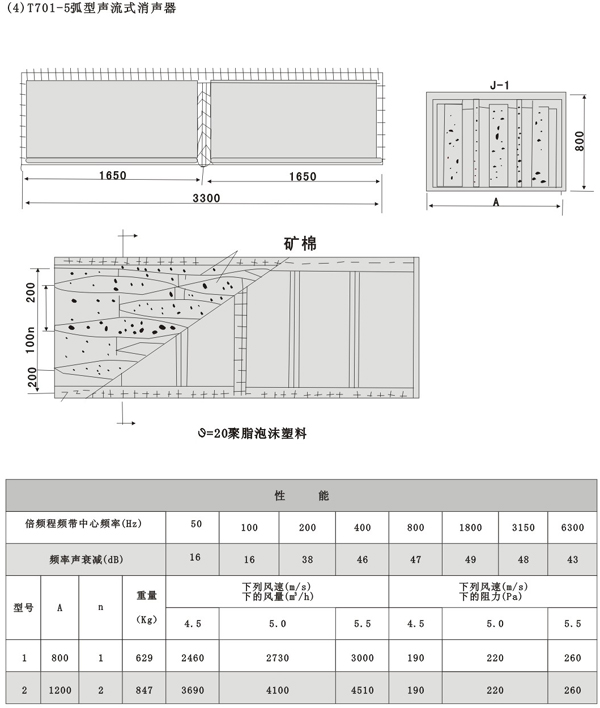

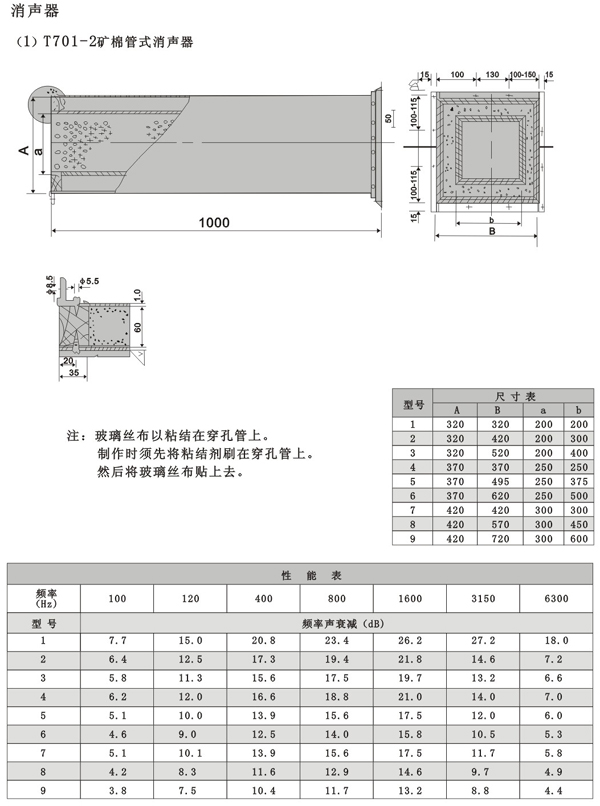

八、消声器.............................................................................

风阀、风口系列产品

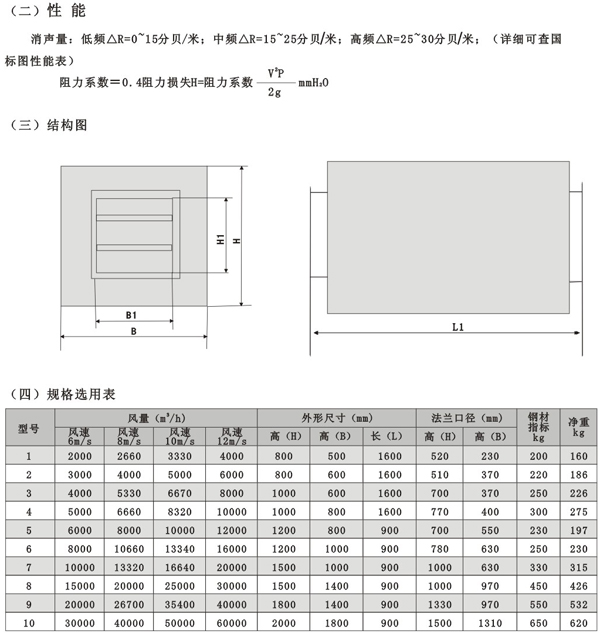

(5)T701-6型阻抗复合式消声器

 (一)概述

    本系列产品为国家消声器之上,为了改变过去因木框结构变形而影响质量的局面,我厂重新设计的产品为钢架结构 的玻璃吸声片及内管截面的突变和内外管之间的膨胀式所构成,外壳呈矩形,对中频及高频部有较大的消声作用,可用于降低空气调节,采暧通风系统中的中,低压风机的噪声通能风量为2000-6000m3/h。用于对金属表面无腐蚀作用及无粉尘的场合。如对金属表面有腐蚀作用的也可根据客户的要求和技术条件特殊供货,但订货时合同上要注明。

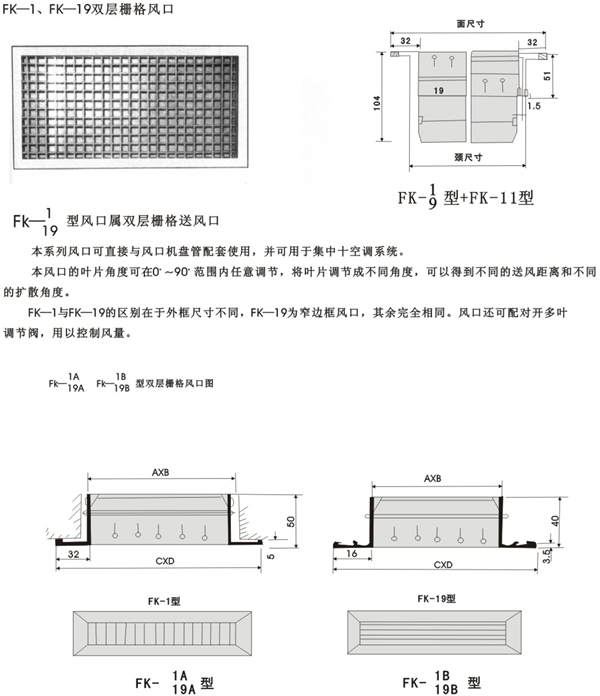

九、风口类.............................................................................

风阀、风口系列产品

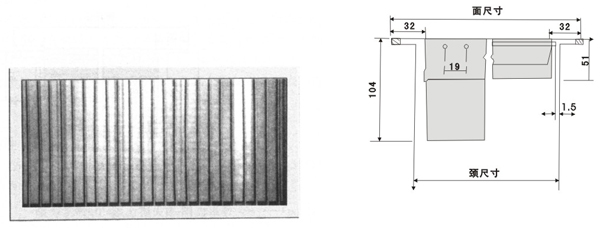

  FK-2。FK-20型风口属单层栅格风口中,其叶片及边框与FK-1,FK-19型风口通过用。本系列风口呵直接与风机盘管配套使用,并可用于集中式空调系统。

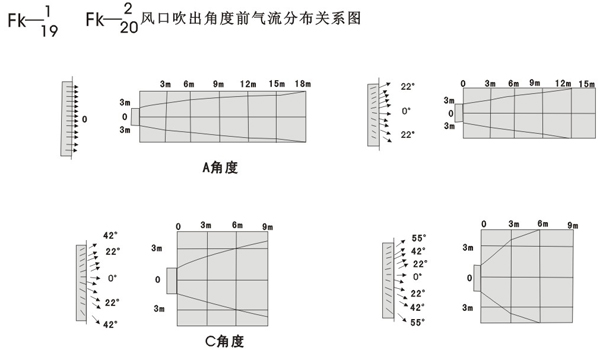

  本风口听叶片角度可在0-90范围内任意调节,将叶片调节成不风角度,可以得到不同的送风距离和不同的扩散角度。
  FK-2与FK-20区别在于外边框尺寸不同,FK-20为窄边框,其余完全相同。

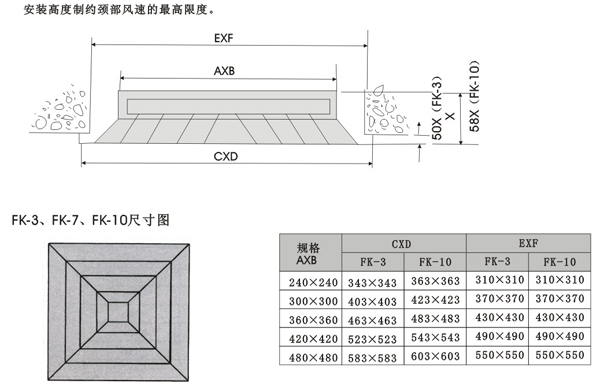

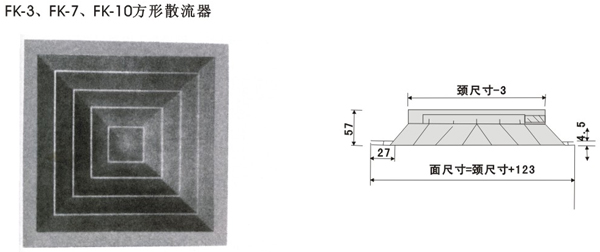

  FK-3和FK-10型风口方形散流器,气流属附(平送)型,适用于播音室,医院,剧场,教室,音乐厅,图书馆,游艺厅,剧场休息厅,一般办公室,商店,旅馆,饭店及体育场等场合。为了使人们在各种环境里避免噪音的干扰而引起的不适感,除了按性能表确定颈部风速外,还需要考虑安装高度及安装场合。

  FK-3与FK-10区别在于外框,叶片型材形状略有不同,FK-10为新式结构,今后推荐选用FK-10以逐步式基本一样。

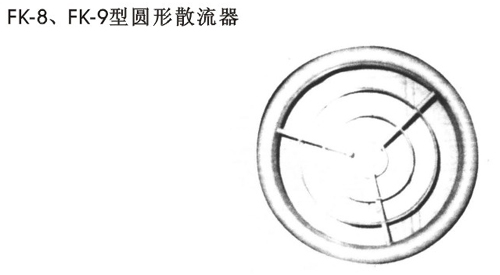

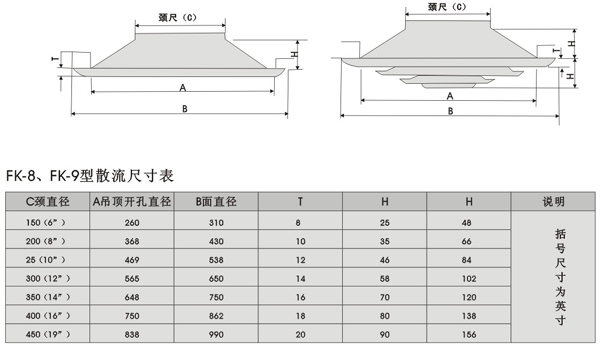

  FK-8型风口圆形散流器,一般用于冷暧送风,通常安装在顶棚上,其吹出气流呈贴附(平送)型,其结构为多层锥面。FK-9型风口特性属三六型(下送),与FK-8型风口相比,该风口能以较小风量供应于较大的地面区域。

  若不采用排气室而使用FK-8,FK-9型风口哩,为使排气得到调整,需与FK17型圆形双叶蝶阀配套使用。FK-8型及FK-9型风口构造为裙边与连接管组合一体,其他各层叶片为另一组合体,两组之间通过吊装件连接,装卸方便,同时也便于调整后面的圆形双叶蝶阀。
