高效节能蒸发式冷凝器（四）

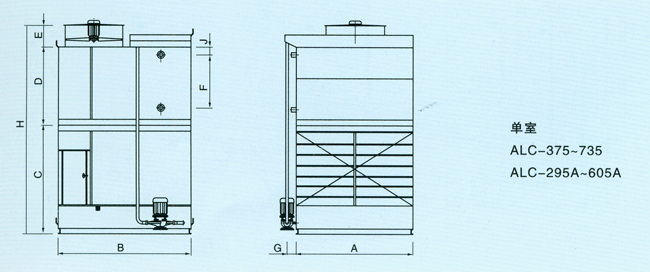

外形尺寸、接管尺寸图表

型号										补充水管	排污管	溢流管	进气管	出液管
型号	A	B	C	D	E	F	G	H	J	补充水管	排污管	溢流管	进气管	出液管
ALC-375	1850	2410	1955	1755	515	850	260	4225	130	1"	2"	3"	φ108	φ108
ALC-430	1850	2410	1955	1755	515	1090	260	4225	130	1"	2"	3"	φ108	φ108
ALC-475	1850	2410	1955	1755	515	1320	260	4225	130	1"	2"	3"	φ108	φ108
ALC-985	1850	2410	1955	1755	515	1320	260	4225	130	1"	2"	3"	φ108	φ108
ALC-525	1950	3030	1955	1755	555	850	260	4265	130	1"	2"	3"	φ108	φ108
ALC-550	1950	3030	1955	1755	555	1090	260	4265	130	1"	2"	3"	φ108	φ108
ALC-595	1950	3030	1955	1755	555	1090	260	4265	130	1"	2"	3"	φ108	φ108
ALC-670	1950	3030	1955	1755	555	1320	260	4265	130	1"	2"	3"	φ108	φ108
ALC-700	1950	3030	1655	1755	555	1320	260	4965	130	1"	2"	3"	φ108	φ108
ALC-735	1950	3030	1655	1755	555	1320	260	4965	130	1"	2"	3"	φ108	φ108
ALC-295A	1850	2410	1955	1755	515	850	260	4225	130	1"	2"	3"	φ108	φ108
ALC-320A	1850	2410	1955	1755	515	850	260	4225	130	1"	2"	3"	φ108	φ108
ALC-345A	1850	2410	1955	1755	515	1090	260	4225	130	1"	2"	3"	φ108	φ108
ALC-365A	1850	2410	1955	1755	515	1090	260	4225	130	1"	2"	3"	φ108	φ108
ALC-385A	1850	2410	1955	1755	515	1320	260	4225	130	1"	2"	3"	φ108	φ108
ALC-420A	1850	2410	1955	1755	515	1320	260	4225	130	1"	2"	3"	φ108	φ108
ALC-490A	1950	3030	1955	1755	555	1090	260	4265	130	1"	2"	3"	φ108	φ108
ALC-570A	1950	3030	1955	1755	555	1320	260	4265	130	1"	2"	3"	φ108	φ108
ALC-605A	1950	3030	1955	1755	555	1320	260	4265	130	1"	2"	3"	φ108	φ108

外形尺寸、接管尺寸图表

型号										补充水管	排污管	溢流管	进气管	出液管
型号	A	B	C	D	E	F	G	H	J	补充水管	排污管	溢流管	进气管	出液管
ALC-870	3590	2410	1955	1755	515	1090	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-900	3590	2410	1955	1755	515	1090	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-960	3590	2410	1955	1755	515	1320	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-1000	3590	2410	1955	1755	515	1320	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-1050	3590	2410	1955	1755	515	1320	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-1165	3790	3030	2655	1755	555	1090	280	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1285	3790	3030	2655	1755	555	1090	280	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1335	3790	3030	2655	1755	555	1090	280	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1420	3790	3030	2655	1755	555	1320	280	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1490	3790	3030	2655	1755	555	1320	280	4965	130	1"	2"	3"	2-φ108	φ108
ALC-700A	3590	2410	1955	1755	515	1090	270	4965	130	1"	2"	3"	2-φ108	φ108
ALC-740A	3590	2410	1955	1755	515	1090	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-780A	3590	2410	1955	1755	515	1320	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-850A	3590	2410	1955	1755	515	1320	270	4225	130	1"	2"	3"	2-φ108	φ108
ALC-890A	3790	3030	2055	1755	555	850	280	4365	130	1"	2"	3"	2-φ108	φ108
ALC-990A	3790	3030	2055	1755	555	1090	280	4365	130	1"	2"	3"	2-φ108	φ108
ALC-1155A	3790	3030	2055	1755	555	1320	280	4365	130	1"	2"	3"	2-φ108	φ108
ALC-1255A	3790	3030	2500	1755	555	1320	280	4365	130	1"	2"	3"	2-φ108	φ108

外形尺寸、接管尺寸图表

型号										补充水管	排污管	溢流管	进气管	出液管
型号	A	B	C	D	E	F	G	H	J	补充水管	排污管	溢流管	进气管	出液管
ALC-1575	5330	2410	2555	1755	515	1320	280	4825	130	1"	2"	3"	2-φ108	φ108
ALC-1620	5330	2410	2555	1755	515	1320	280	4825	130	1"	2"	3"	2-φ108	φ108
ALC-1690	5330	2410	2555	1755	515	1320	280	4825	130	1"	2"	3"	2-φ108	φ108
ALC-1710	5630	3030	2655	1755	555	850	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1765	5630	3030	2655	1755	555	850	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1935	5630	3030	2655	1755	555	1090	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-2010	5630	3030	2655	1755	555	1090	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-2140	5630	3030	2655	1755	555	1320	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-2245	5630	3030	2655	1755	555	1320	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1260A	5330	2410	2555	1755	515	1320	280	4825	130	1"	2"	3"	2-φ108	φ108
ALC-1360A	5330	2410	2555	1755	515	1320	280	4825	130	1"	2"	3"	2-φ108	φ108
ALC-1590A	5630	3030	2655	1755	555	1090	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1735A	5630	3030	2655	1755	555	1090	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1845A	5630	3030	2655	1755	555	1320	290	4965	130	1"	2"	3"	2-φ108	φ108
ALC-1985A	5630	3030	2655	1755	555	1320	290	4965	130	1"	2"	3"	2-φ108	φ108
